デル（DELL）「Latitude　CPi A」の分解手順（２）

CPUとマザーボード交換

外枠（パームレスト）を外した ところ
液晶パネルのケーブル （フレキシブルケーブル） を外します。
止め具のネジを外して コネクタを抜きます。

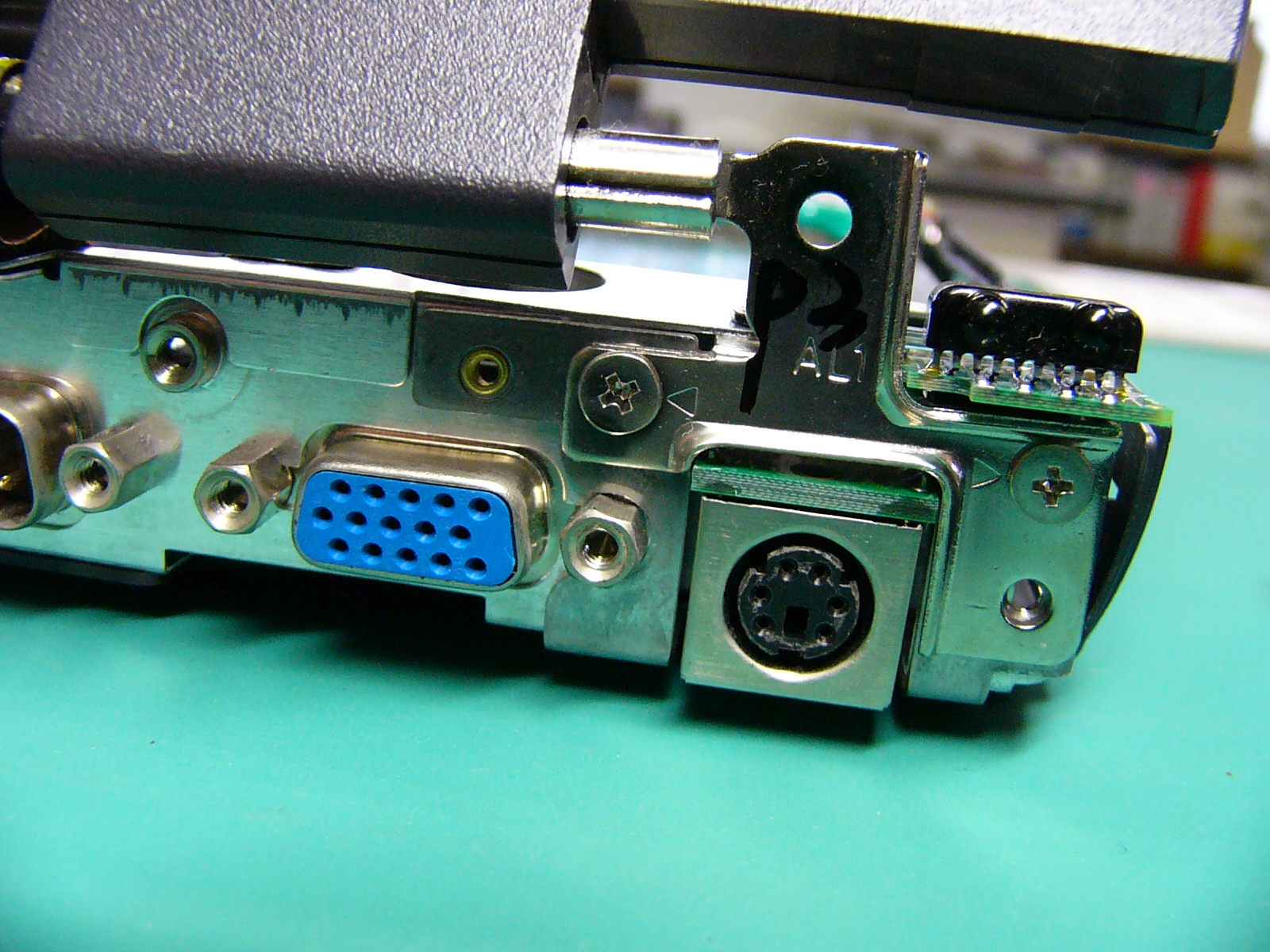

背面両脇にある液晶 パネルの取り付けネジ を外します。 （組み立てる時にネジ 穴を間違えないように チェックしておきましょう。）
液晶パネルを外した ところ 右上の金属カバーで CPUの放熱を行って います。
CPUの放熱カバーを 外したところ （Pentium�U３６６MHｚ ですが見た目からは よくわかりません。）
マザーボードを取り外す ために、右端中段にある サウンド基盤を外しておき ます。 （マイクケーブルを抜いて からネジを外します。）
まだ外していない、筐体 （フレーム）の取り付け ネジは、CPUの右側・ サウンド基盤の上側に ある１本と CMOSバックアップ電池の コネクタ左側にあるネジ １本（合計２本）だけです。
マザーボードをゆっくり、 慎重にフレームから外し ます。 （フレームには、マザー ボード固定用のツメが あるため引っかかりが あります。）
マザーボードを取り出した ところ （上面）
マザーボード底面（裏面）
本当は、マザーボードを 外さなくてもCPU基盤は 取り外せます。 CPU基盤のネジを外して CPUを取り外します。 細めのドライバーなどで ゆっくり少しづつ「はがし」 ていきますが、無理な 力を加えるとマザーボード とのコネクタがすぐ壊れ そうです。 このCPUは、MMC−２と 呼ばれる基盤タイプの ものです。
